一、RS-485標準

       工業與儀器儀表(I&I)應用常常需要在距離很遠的多個系統之間傳輸數據，包括工業自動化、過程控制、電機控制和運動控制、遠程終端、樓宇自動化（暖通空調HVAC等）、安保系統和再生能源等。
       而RS-485電氣標準是I&I應用中使用最廣泛的物理層規范之一，在實際應用中，雷擊、功率感應、直接接觸、電源波動、感應開關和靜電放電可能產生較大瞬變電壓，對RS-485收發器造成損害。

二、應用背景

       1、RS485走線很長，易有過壓現象
       2、RS485走線置于室外，易受雷擊
       3、RS485走線易受其他線路干擾
為保護線路、設備或元件不能耐受高于正常工作電壓的瞬時過電壓的沖擊,可以選擇TSS半導體放電管對它們加以保護。

三、RS-485防護方案

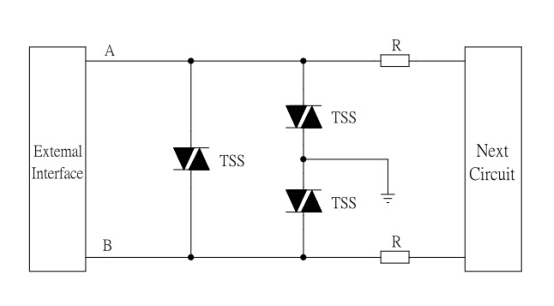

       RS-485防護方案


四、方案優點

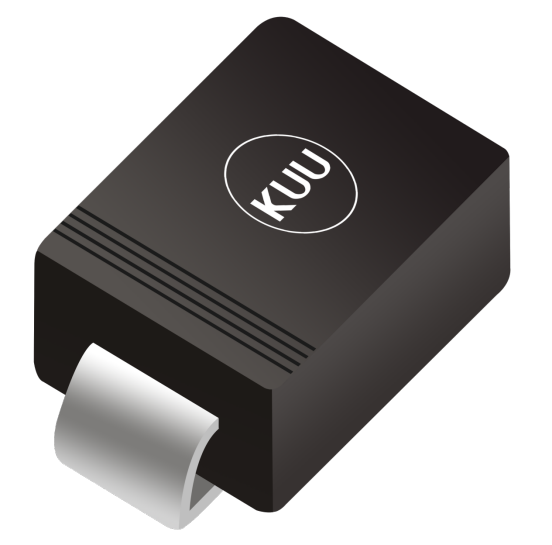

       1、本方案采用殘壓很低的TSS半導體放電管，有效保護了RS485芯片，滿足IEC61000-4-5、GBT17626.5等浪涌標準
       2、方案中的TSS半導體放電管反應時間為ns級，既可防浪涌，又可防靜電，滿足IEC61000-4-2、GBT17626.2等靜電標準
       3、方案中的TSS半導體放電管結電容小，信號無衰減，不影響控制線的傳輸

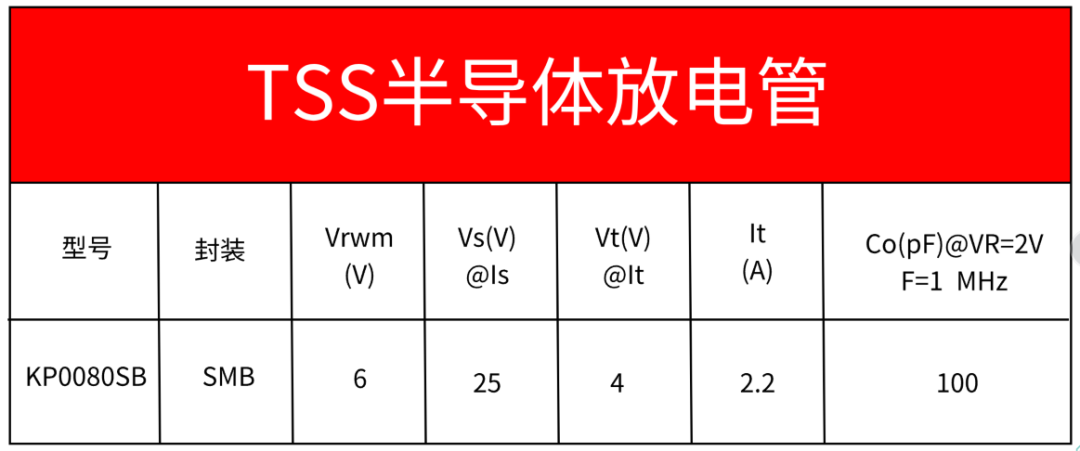

       4、可通過10/700μs（等效內阻40ohm）浪涌測試，靜電測試，具體防護等級請參考電路防護圖及TSS半導體放電管的具體參數。

五、方案應用

       1、監控/安防系統
       2、門禁系統
       3、鐵路信號控制燈
       4、智能交通系統
       5、電表/水表/儀器儀表
       6、光端機
